Widget de OEE

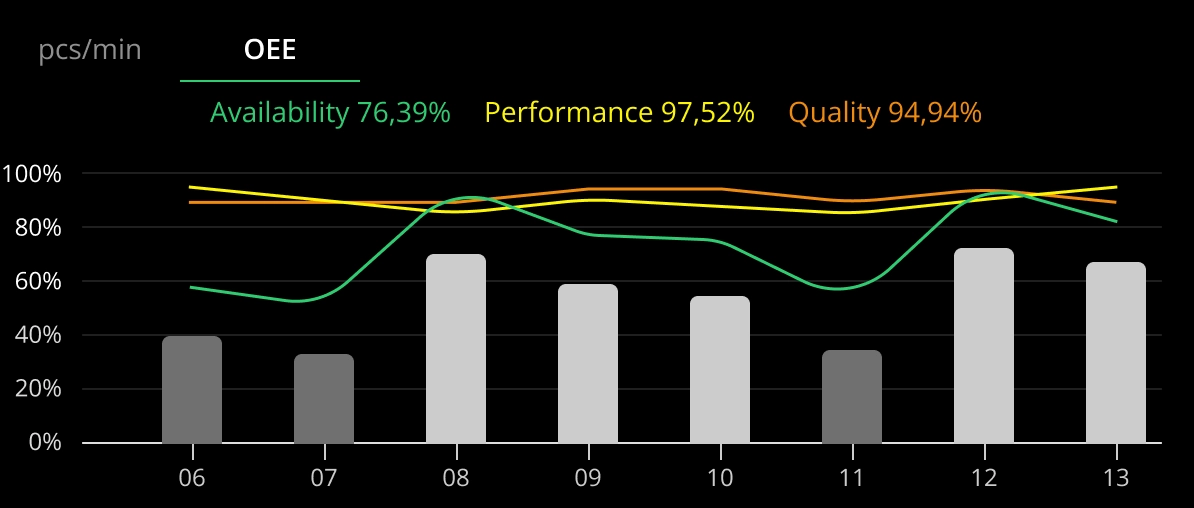

Puede ver el gráfico de OEE en la Vista de turno (Shift View) haciendo clic en la pestaña OEE:

El gráfico muestra los tres componentes del OEE y el valor del OEE para cada hora del turno.

Elementos del gráfico

1. Línea verde (disponibilidad). La Disponibilidad representa el porcentaje del tiempo planificado en que una estación (línea de producción o puesto de trabajo) realmente está funcionando o produciendo. Disponibilidad = Tiempo de funcionamiento / Tiempo planificado; con los colores de la Vista de turno, Disponibilidad = (verde + amarillo) / (tiempo del turno - paradas planificadas).

2. Línea amarilla (rendimiento). El Rendimiento representa la velocidad real de funcionamiento del equipo frente a su velocidad de funcionamiento especificada. Un rendimiento superior al 100% puede significar que la medición de la producción no está bien configurada o que los objetivos (tiempos de ciclo ideales) están definidos demasiado bajos. Rendimiento = producción buena / (producción buena + pérdida de velocidad); con los colores de la Vista de turno, Rendimiento = verde / (verde + amarillo).

3. Línea naranja (calidad). La Calidad indica la cantidad de productos que cumplen los requisitos de calidad (productos buenos) del total de productos producidos. Calidad = productos buenos / (productos buenos + rechazo); en la Vista de turno, el rechazo se muestra con círculos de producto naranjas.

4. Línea blanca (OEE % objetivo). Indica el valor definido en la configuración de la estación como "Mr Evocon happy %" y representa el nivel de OEE estable. También puede ver los niveles definidos de contento/descontento (happy/unhappy) al pasar el cursor sobre Mr Evocon en la Vista de turno:



5. Barras blancas (OEE %). Las barras blancas indican el OEE % por hora que alcanzó el objetivo. OEE = calidad x disponibilidad x rendimiento.

6. Barras grises (OEE%). Las barras grises indican el OEE % por hora que quedó por debajo del objetivo. OEE = calidad x disponibilidad x rendimiento.
