Colores de la Vista de turno

La Vista de turno (Shift View) usa diferentes colores que les dan a los usuarios información visual sobre el proceso de producción. A continuación encontrará la explicación de lo que indica cada color.

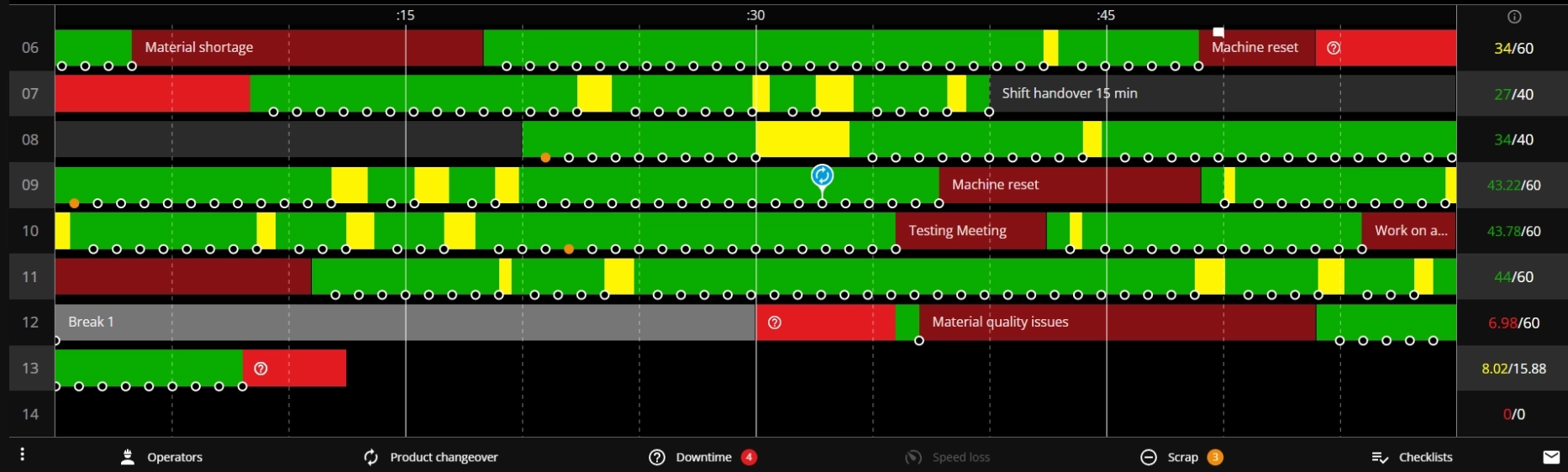

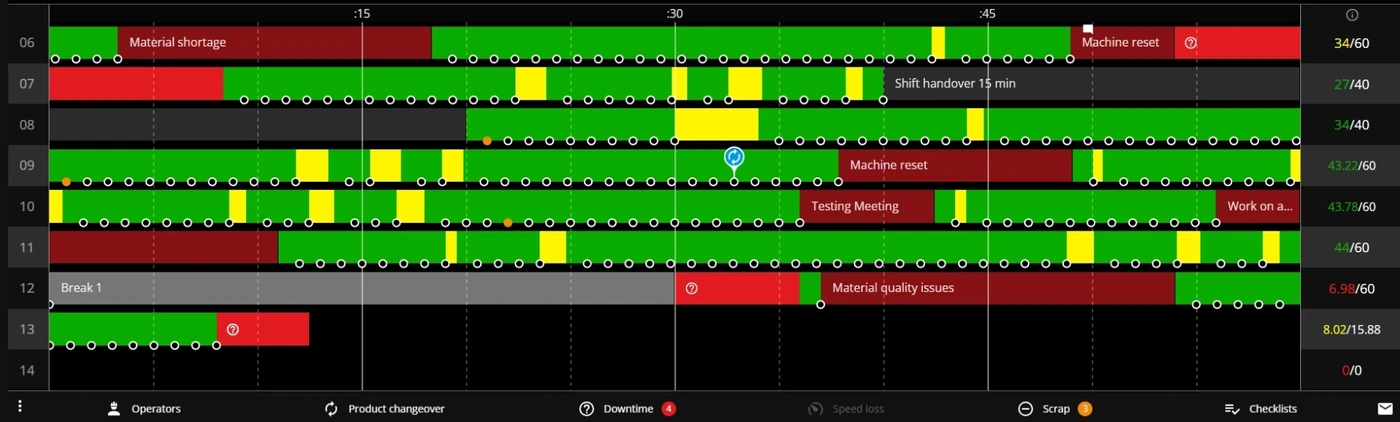

¿Qué representan los diferentes colores en la Vista de turno?

Verde

El verde indica que la línea de producción o la máquina está funcionando dentro de la norma definida. La norma se basa en el tiempo de ciclo ideal definido en Settings (Configuración). Cada producto tiene su propio tiempo de ciclo ideal, y el sistema recalcula las normas cada vez que el usuario hace un cambio de producto.

Amarillo

La línea de tiempo se pone amarilla cuando el tiempo de ciclo real de un producto (registrado mediante sensores o PLC) está entre el tiempo de ciclo ideal y el tiempo de inicio de parada (stop start time). Estos bloques muestran el tiempo que el ciclo tardó más de lo especificado y se consideran pérdida por velocidad de producción (es decir, pérdida de rendimiento).

Por ejemplo: para "Product 1", el tiempo de ciclo ideal es de 2 segundos por producto, o 30 productos por minuto, o 1800 productos por hora. Si en realidad se registra un producto cada 3 segundos, hay 1 segundo de pérdida de velocidad y 2 segundos de producción dentro de la norma. Ese 1 segundo se cuenta como pérdida de rendimiento.

Para que la Vista de turno se vea más limpia y use menos tráfico de red, el sistema cuenta 30 productos por círculo (este valor se puede ajustar, pero normalmente se define para ver un círculo por minuto). Esto produce un pequeño promedio en las áreas amarillas: el tiempo de ciclo también se multiplica por 30 y los bloques amarillos de esos 30 ciclos se suman. Así, con el mismo ejemplo, el usuario vería 2*30 = 60 segundos de verde y 1*30 = 30 segundos de amarillo.

El amarillo más oscuro representa las áreas de pérdida de velocidad comentadas:

Si el tiempo entre dos ciclos supera el tiempo de inicio de parada (que se puede definir por separado para cada producto), el amarillo cambia a rojo.

Rojo

Las áreas rojas indican el tiempo entre dos ciclos de un producto que supera el tiempo de inicio de parada definido. Estas áreas son paradas de producción y se consideran pérdida de disponibilidad. Los operadores deben comentar las áreas rojas para describir las causas del tiempo de parada de producción.

Rojo oscuro

Indica paradas de producción no planificadas que los operadores ya comentaron. Todas se consideran pérdida de disponibilidad (el tiempo de ciclo real supera el tiempo de inicio de parada de producción).

Gris

Indica paradas de producción que los operadores comentaron como paradas planificadas. Las paradas planificadas se pueden incluir en el cálculo del OEE o excluir de él.

Gris oscuro: excluida del cálculo del OEE.

Gris claro: incluida en el cálculo del OEE.

Ícono azul

Estos íconos marcan un cambio a un nuevo producto o a una nueva orden de producción. El sistema tiene en cuenta automáticamente los nuevos tiempos de ciclo y muestra el rendimiento en la Vista de turno según corresponda.

Si hay varios cambios de producto muy cerca uno del otro, se muestran bajo el mismo marcador azul, con el número de cambios sobre el marcador.

Círculos naranjas

Los círculos naranjas representan señales de producción que se registraron como rechazo, lo cual es necesario para hacer seguimiento de la calidad. Los operadores pueden ingresar el rechazo manualmente, o se puede registrar automáticamente con un sensor aparte.

Ícono de bandera azul

Este ícono indica que se alcanzó el objetivo de un lote u orden (según el objetivo definido en el cambio de producto). Es solo una señal visual; no tiene ninguna función asociada.

Cantidades producidas

Consulte los códigos de color de las cantidades producidas aquí.

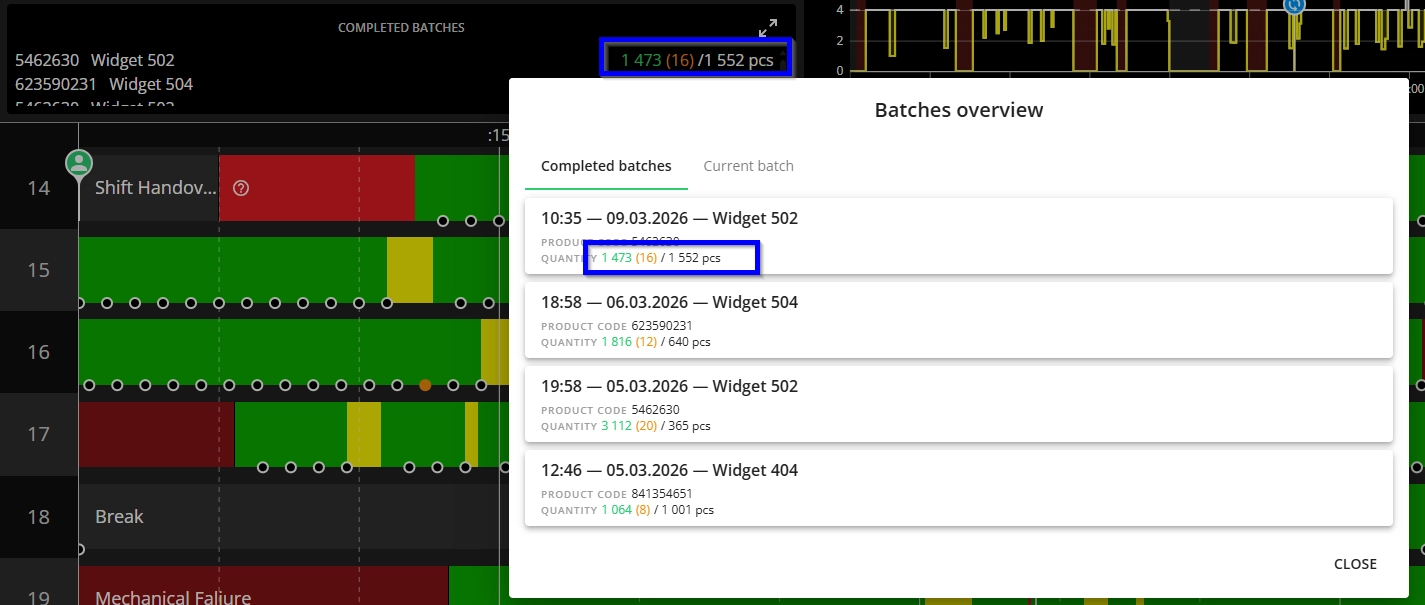

Lotes actuales y anteriores

Los colores de los lotes actuales y anteriores siguen esta lógica:

• el verde indica la cantidad buena
• el naranja indica la cantidad de rechazo
• el blanco representa el objetivo
