Hardware - Dispositivo Evocon IIoT 3 - Diagramas de conexión de señales
Diagramas de cableado de las formas más comunes de conectar señales al dispositivo Evocon IIoT 3: sensor, PLC mediante relé, señal de sensor copiada, señales en paralelo y separación producción/preparación.
A continuación se muestran algunas de las soluciones más usadas para conectar Evocon.

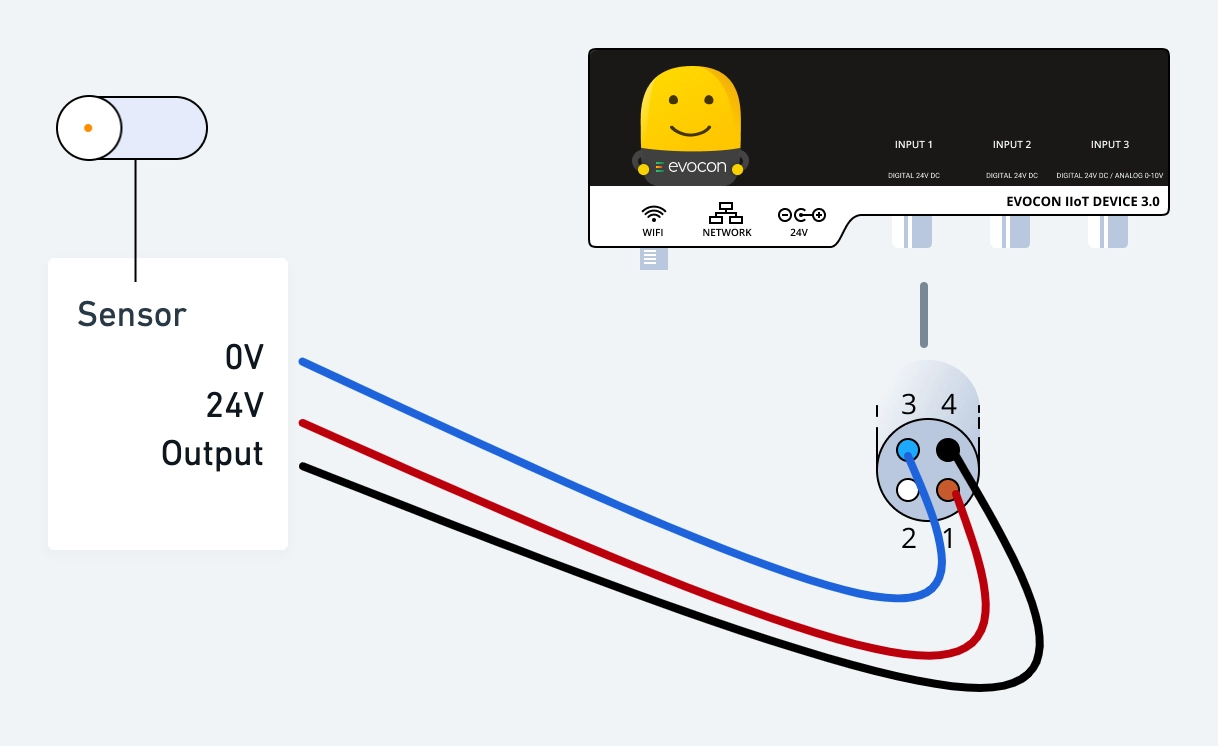

Esta es la conexión básica de un sensor al dispositivo Evocon.

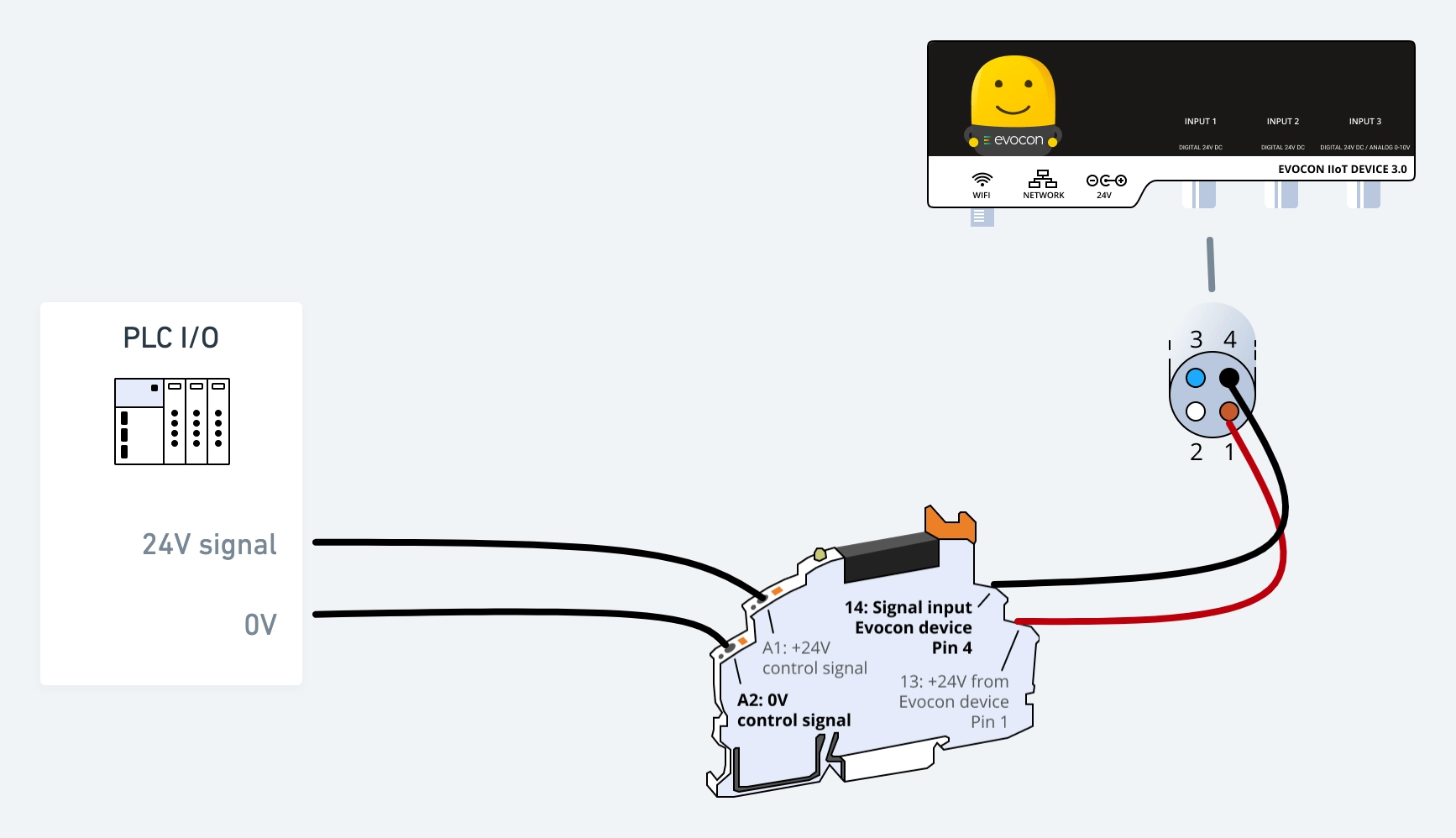

Esta es la conexión básica de una señal de PLC al dispositivo Evocon mediante un relé.

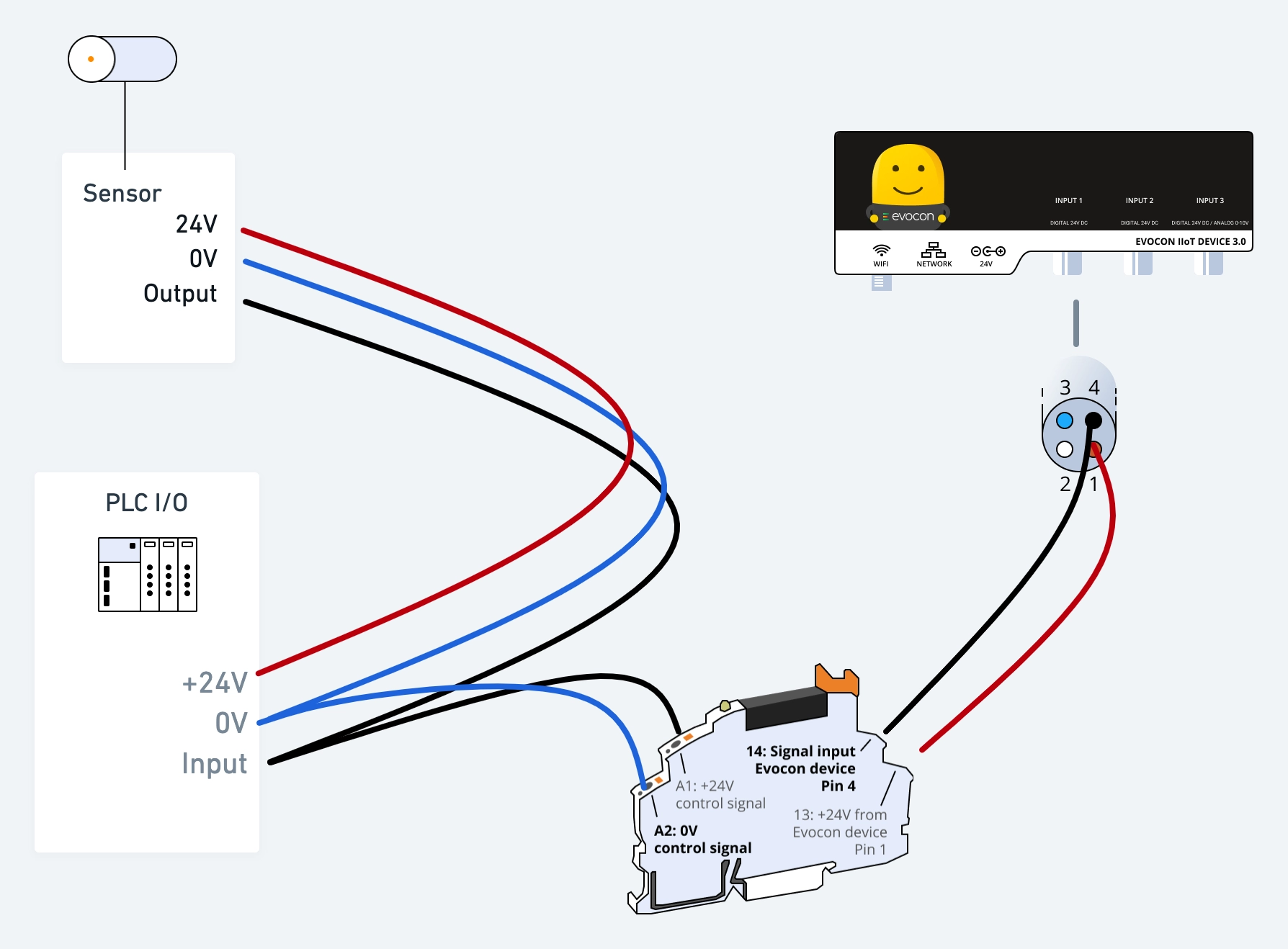

Para copiar la señal de un sensor existente, puede usar un relé (de estado sólido) como se muestra a continuación.

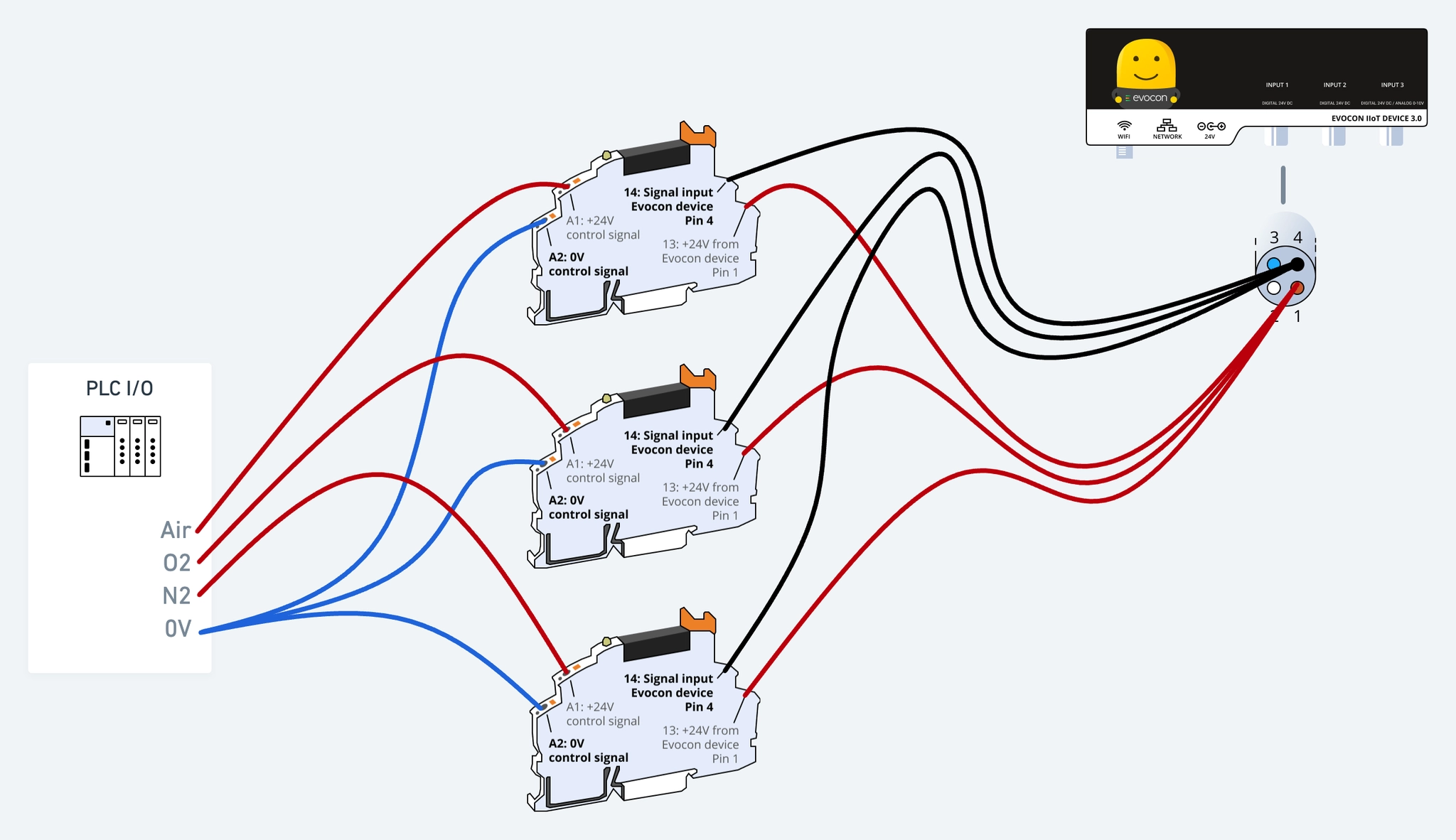

Este es un ejemplo de conexión de varias señales en paralelo. Si cualquiera de las señales está en ON, la entrada del dispositivo Evocon está activa.

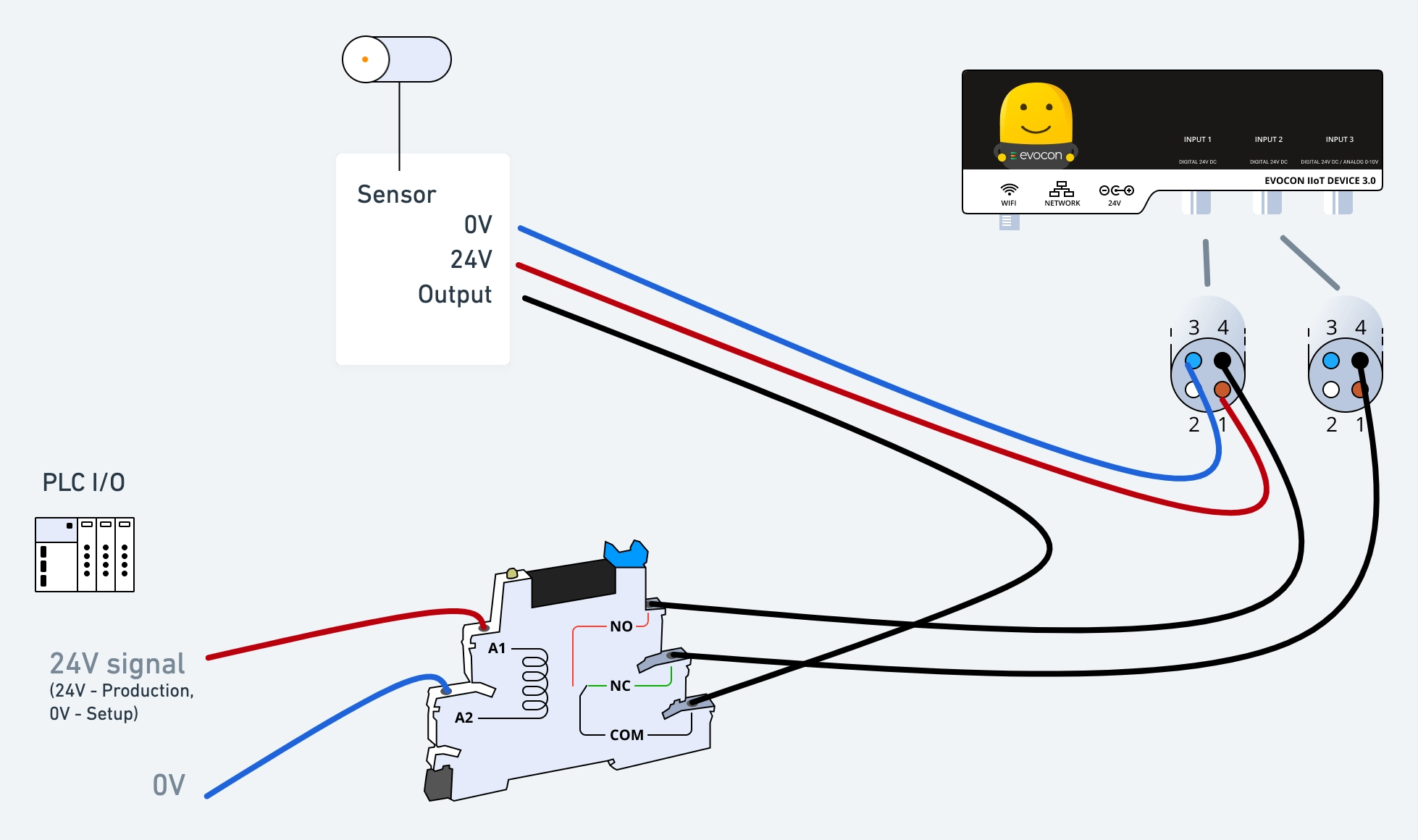

En algunos casos, es posible que quiera usar una señal de control para enviar señales a la entrada del dispositivo Evocon solo cuando la señal de control esté activa. O enviar las señales de producción a una entrada, donde se cuentan como producción buena, y las señales detectadas durante la preparación de la máquina a otra entrada, donde se cuentan como rechazo.
