Cálculo de los totales de OEE: ejemplo general

Ejemplo práctico de cómo se calculan la Disponibilidad, el Rendimiento, la Calidad y el OEE por estación, por grupo de estaciones, por departamento y para toda la empresa, y por qué el OEE total puede ser más bajo que los valores individuales.

En esta página
  1. Valores de OEE calculados por estaciones
  2. Disponibilidad
  3. Rendimiento
  4. Calidad
  5. OEE
  6. Valores de OEE calculados por grupos de estaciones
  7. Ejemplo para el Grupo 6
  8. Valores de OEE calculados por departamentos
  9. Valores de OEE calculados para toda la empresa
  10. ¿Por qué el OEE total es más bajo que los valores de OEE individuales?
  11. ¿Cómo detectarlo?
  12. ¿Dónde puedo ajustar la configuración de velocidad?
  13. Ejemplo simplificado de cómo puede darse un valor de OEE total así y cómo se calcula

Valores de OEE calculados por estaciones

Como esta es la base de todos los cálculos siguientes, primero lo desglosamos a nivel de estación.

Disponibilidad

Nombre de la estación Producción buena Pérdida de velocidad Tiempo de producción Tiempo planificado Disponibilidad
Línea A 1303697 96439 1400136 1584254 88.38%
Línea B 1350052 90773 1461912 1728000 84.60%
Línea C 459990 86884 546874 623970 87.64%
Línea D 1350052 90733 1440825 1843200 78.17%
Línea E 680803 120517 801320 917991 87.29%
Línea F 893506 174142 1067648 1680471 63.53%
Línea G 278304 57147 335451 624505 53.72%
Línea H 447802 213366 661168 1193091 55.41%
Línea I 91682 11874 103556 405158 25.56%
Total 6901117 917776 7818890 10600640 73.76%

Rendimiento

Nombre de la estación Cantidad producida Cantidad producida ideal Rendimiento
Línea A 3268496.4 3542344.08 92.27%
Línea B 3911907 4086207.76 95.73%
Línea C 1678000 1822913.33 92.05%
Línea D 2197145 2213895.83 99.24%
Línea E 2180700 2558881.85 85.22%
Línea F 2215470 2689550.56 82.37%
Línea G 1372000 1582210.54 86.71%
Línea H 3080175 4595117.6 67.03%
Línea I 222510 239259.66 93.00%
Total 20126403.4 23330381.21 86.27%

Calidad

Nombre de la estación Cantidad buena Rechazo Cantidad total Calidad
Línea A 3268496.4 0 3268496.4 100%
Línea B 3911907 0 3911907 100%
Línea C 1678000 0 1678000 100%
Línea D 2197145 0 2197145 100%
Línea E 2180700 0 2180700 100%
Línea F 2215470 0 2215470 100%
Línea G 1372000 0 1372000 100%
Línea H 3080175 0 3080175 100%
Línea I 222510 0 222510 100%
Total 20126403.4 0 20126403.4 100%

OEE

Nombre de la estación Disponibilidad Rendimiento Rechazo OEE
Línea A 88.38% 92.27% 0 81.55%
Línea B 84.60% 95.73% 0 80.99%
Línea C 87.64% 92.05% 0 80.68%
Línea D 78.17% 99.24% 0 77.58%
Línea E 87.29% 85.22% 0 74.39%
Línea F 63.53% 82.37% 0 52.33%
Línea G 53.71% 86.71% 0 46.58%
Línea H 55.42% 67.03% 0 37.15%
Línea I 25.56% 93.00% 0 23.77%
Total 73.76% 86.27% 0 63.63%

Valores de OEE calculados por grupos de estaciones

Para los grupos de estaciones sumamos todos los mismos valores y usamos las mismas fórmulas.

Nombre de la estación Producción buena Pérdida de velocidad Tiempo de producción Tiempo planificado Disponibilidad Cantidad producida Cantidad producida ideal
Línea D 1350052 90773 1440825 1843200 78.17% 2197145 2213895.83
Grupo 1 1350052 90773 1440825 1843200 78.17% 2197145 2213895.83
Línea F 893506 174142 1067648 1680471 63.53% 2215470 2689550.56
Línea I 91682 11874 103556 405158 25.56% 222510 239259.66
Grupo 2 985188 186016 1171204 2085629 56.16% 2437980 2928810.22
Línea A 1303697 96439 1400136 1584254 88.38% 3268496.4 3542344.08
Grupo 3 1303697 96439 1400136 1584254 88.38% 3268496.4 3542344.08
Línea C 459990 86884 546874 623970 87.64% 1678000 1822913.33
Línea E 680803 120517 801320 917991 87.29% 2180700 2558881.85
Grupo 4 1140793 207401 1348194 1541961 87.43% 3858700 4381795.18
Línea B 1395281 66634 1461915 1728000 84.60% 3911907 4086207.76
Grupo 5 1395281 66634 1461915 1728000 84.60% 3911907 4086207.76
Línea G 278304 57147 335451 624505 53.71% 1372000 1582210.54
Línea H 447802 213366 661168 1193091 55.42% 3080175 4595117.6
Grupo 6 726106 270513 996619 1817596 54.83% 4452175 6177328.14
Total 6901117 917776 7818893 10600640 73.76% 20126403.4 23330381.21

Ejemplo para el Grupo 6

Valores de OEE calculados por departamentos

Igual que para los grupos de estaciones, sería lo mismo, sumando los valores de un departamento

Nombre de la estación Producción buena Pérdida de velocidad Tiempo de producción Tiempo planificado Disponibilidad Cantidad producida Cantidad producida ideal
Línea D 1350052 90773 1440825 1843200 78.17% 2197145 2213895.83
Línea F 893506 174142 1067648 1680471 63.53% 2215470 2689550.56
Línea I 91682 11874 103556 405158 25.56% 222510 239259.66
Departamento 1 2335240 276789 2612029 3928829 66.48% 4635125 5142706.05
Línea A 1303697 96439 1400136 1584254 88.38% 3268496.4 3542344.08
Línea C 459990 86884 546874 623970 87.64% 1678000 1822913.33
Línea E 680803 120517 801320 917991 87.29% 2180700 2558881.85
Departamento 2 2444490 303840 2748330 3126215 87.91% 7127196.4 7924139.26
Línea B 1395281 66634 1461915 1728000 84.60% 3911907 4086207.76
Línea G 278304 57147 335451 624505 53.71% 1372000 1582210.54
Línea H 447802 213366 661168 1193091 55.42% 3080175 4595117.6
Departamento 3 2121387 337147 2458534 3545596 69.34% 8364082 10263535.9
Total de la empresa 6901117 917776 7818893 10600640 73.76% 20126403.4 23330381.21

Valores de OEE calculados para toda la empresa

Tomamos la suma de todas las estaciones y la totalizamos. Los valores se ven en cada una de las tablas anteriores.

¿Por qué el OEE total es más bajo que los valores de OEE individuales?

Esto se debe a una configuración incorrecta de la velocidad de los productos: uno o más productos tienen una velocidad de producción real que supera la velocidad ideal configurada, lo que hace que el valor de rendimiento supere el 100%.

¿Cómo detectarlo?

  • Vista de turno (Shift View):
    • Widgets de OEE y de velocidad.
    • Cantidad producida por hora frente al objetivo (basado en la velocidad ideal).
  • Informes (Reports):
    • Informe de cantidades (cantidad ideal frente a cantidad total), informe de OEE (valor de rendimiento).
  • Vista de planta (Factory Overview):
    • Indicador de rendimiento en las opciones de filtro.
  • Panel (Dashboard):
    • Diferentes widgets permiten hacer seguimiento de las cantidades (frente a un objetivo) y también del rendimiento.

Según la teoría del OEE, esto no puede ocurrir. Esto significa que se debe revisar y corregir la configuración de velocidad de los productos de cada estación (llamada "rutas" (routes) en Evocon). Si el rendimiento llega hasta el 100% y no lo supera, el OEE total también quedaría en algún punto entre los valores individuales.

¿Dónde puedo ajustar la configuración de velocidad?

  • En los detalles del producto, en Configuración (Settings); encontrará más información aquí.

Ejemplo simplificado de cómo puede darse un valor de OEE total así y cómo se calcula

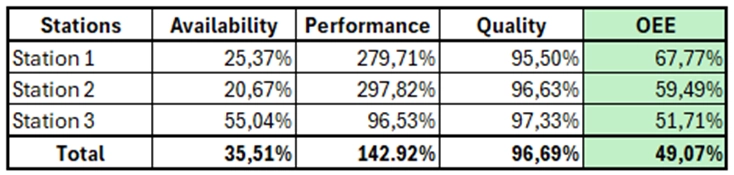

  • Supongamos que estos son los resultados del informe de OEE de 3 estaciones durante 6 meses:

    Captura de pantalla: Supongamos que estos son los resultados del informe de OEE de 3 estaciones durante 6 meses:

  • Podemos ver que el OEE total es más bajo que cualquiera de los valores de OEE individuales en este periodo.

  • Si calculamos cada estación por separado, obtenemos los resultados anteriores:

    • Estación 1
      • Disponibilidad 25,37%
      • Rendimiento 279,71%
      • Calidad 95,50%
      • OEE = Disponibilidad × Rendimiento × Calidad = 67,77%
    • Estación 2
      • Disponibilidad 20,67%
      • Rendimiento 297,82%
      • Calidad 96,63%
