Hardware - Dispositivo Evocon IIoT 3 - Guía de calibración de la entrada analógica

Calibración paso a paso del ADC de la entrada analógica (entrada 3) del dispositivo Evocon IIoT 3 con los botones S301 y S400, y cómo verificar el resultado en la CLI.

El ADC del dispositivo debe calibrarse para obtener mediciones de voltaje precisas.

El proceso es el siguiente:

Abra la tapa del dispositivo y enciéndalo con el adaptador de corriente suministrado.
Conecte 0V a la entrada 3 de una de estas formas:

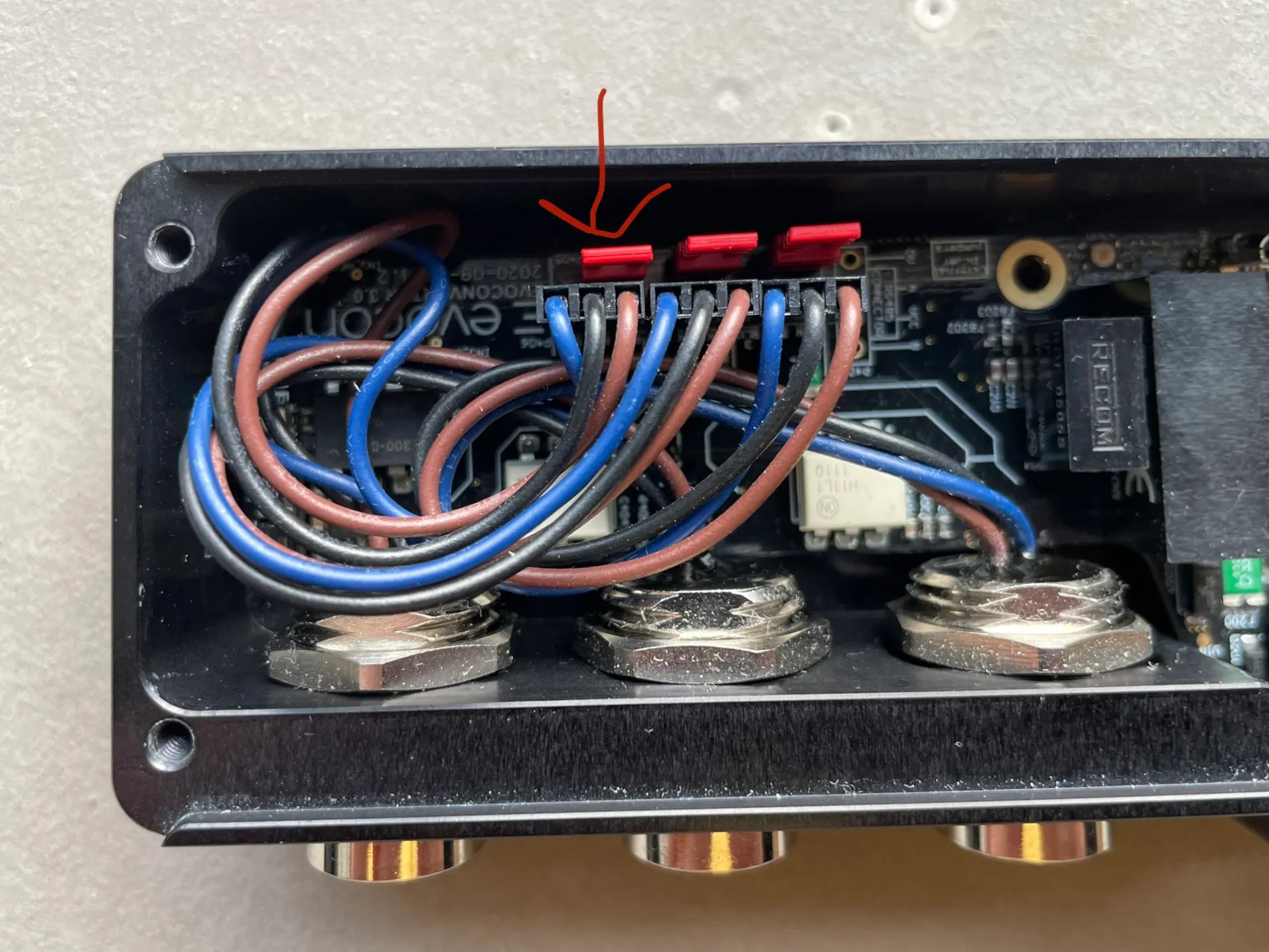

1. retirando la fuente de voltaje del conector M12 y conectando los pines 3 y 4 de la entrada 3 mediante un conector M12. El puente (jumper) de la entrada 3 debe estar colocado (P405 puenteado) si se usa el 0V interno.
2. o conectando un 0V externo entre los pines 3 y 4. ¡Retire el puente de la entrada 3 si va a usar un 0V externo para la calibración!

  Hardware - Dispositivo Evocon IIoT 3 - Cómo conectar una señal analógica

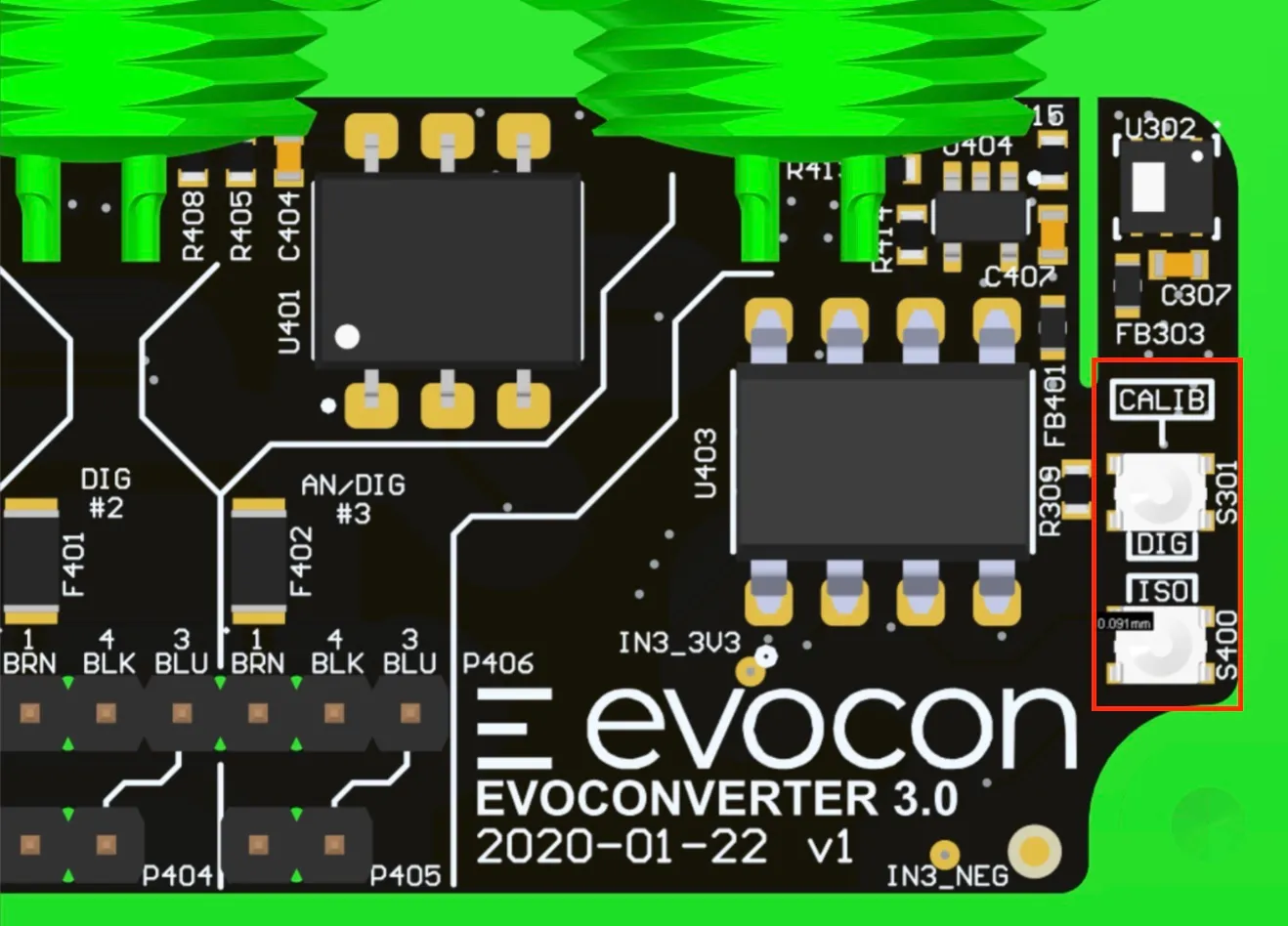

En la tarjeta PCB encontrará 2 botones que debe presionar para el procedimiento de calibración. Están marcados en la tarjeta como S301 (superior) y S400 (inferior) (además, encima de ellos aparece el texto CALIB)
Asegúrese de que el dispositivo lleve encendido al menos 1 minuto.
Mantenga presionado S400 (botón inferior en la imagen) con un destornillador o un esfero
Mantenga presionado S301 (botón superior en la imagen) con un destornillador o un esfero
Suelte S301 (botón superior en la imagen)
Espere al menos 1 segundo
Suelte S400 (botón inferior en la imagen)
El ADC ya está calibrado
1. Si tiene acceso a la CLI, debería ver "Hardware: CALIBRATION CONSTANT: x.xxxxxxx"
2. como alternativa, puede escribir a [email protected] y pedirnos que verifiquemos si la calibración fue exitosa. (Solo podemos verlo si el dispositivo está en línea).
Si no retiró el puente en el paso 2, retire ahora el puente P405 para asegurarse de que el 0V de la señal analógica y el 0V del dispositivo Evocon queden aislados.

Si tiene acceso a la CLI, también puede verificar el resultado de la calibración

Para probar el proceso de calibración, envíe el comando adc a la CLI y debería ver:
1. Para un dispositivo NO calibrado:
  1. OFFSET es 0
  2. CONSTANT es 1.0
  3. ADC VAL alrededor de unos pocos cientos
2. Para un dispositivo calibrado:
  1. OFFSET es aproximadamente 320
  2. CONSTANT NO es 1.0. (ejemplo: 0.068505)
  3. ADC VAL alrededor de 0

PS: Si S400 no se mantiene presionado al soltar S301, aparece un mensaje de advertencia en la CLI:

ADC CALIBRATION SEQUENCE STARTED WITHOUT SECOND BUTTON: 318 < 500
